Servo Drive MDD 2000: Ancora più Funzioni di Sicurezza Integrate

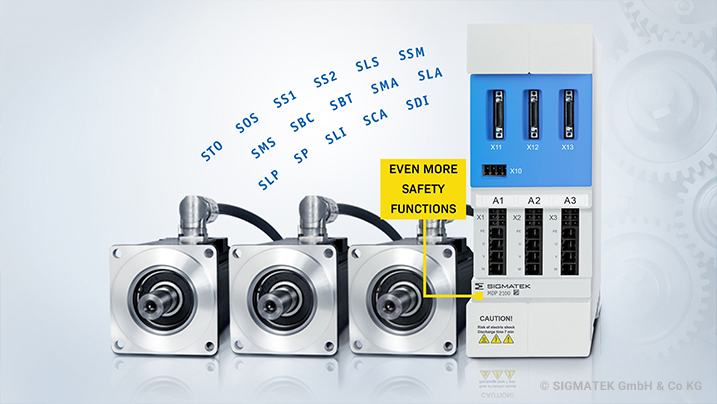

La serie DIAS-Drive 2000 di SIGMATEK unisce elevata densità di potenza e flessibilità per il controllo di servo motori in un design estremamente compatto. Ora nei servo drive MDD 2000 sono integrate ancora più funzioni di sicurezza. Oltre alle importanti funzioni Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Operating Stop (SOS), Safe Brake Control (SBC) e Safely-Limited Speed (SLS) già incluse, sono ora disponibili ulteriori funzioni di sicurezza: Funzioni di safe speed, acceleration, position and rotating direction – tutte certificate SIL 3, PL e, Cat. 4 e TÜV.
Per soluzioni di drive su misura, il flessibile servosistema può essere azionato monofase o trifase con 230-480 VAC. In aggiunta ai tre assi, sono integrati anche alimentazione, filtro di linea, resistenza di frenatura e circuito intermedio – e tutto questo in soli 75x240x219 mm nella taglia 1. In questo modo si ottiene la massima densità di potenza.
La taglia 1 offre fino a 3x 5 A nominali o 3x 15 A di corrente di picco, la taglia 2 di larghezza doppia fino a 3 x 10 A nominali o 3 x 30 A di corrente di picco. Il fattore di sovraccarico arriva fino al 300%. I tempi di ciclo del controller molto brevi di 62,5 µs conferiscono agli azionamenti DIAS eccellenti prestazioni. I moduli MDP possono essere utilizzati da soli o in combinazione con un numero qualsiasi di moduli asse MDD-2000 di entrambe le dimensioni. Possono essere collegati senza attrezzi utilizzando la tecnologia di accoppiamento. Ciò elimina la necessità di complessi cablaggi individuali per l’alimentazione, accoppiamento del collegamento CC e comunicazione Ethernet Real-Time.
Nello standard è integrata la soluzione Hiperface DSL© a cavo singolo, che riduce al minimo lo sforzo di cablaggio.
Tutte le funzioni di sicurezza della serie MDD 2000 in sintesi:
Stop Functions
- STO (Safe Torque Off)
- SOS (Safe Operation Stop)
- SS1 (Safe Stop 1)
- SS2 (Safe Stop 2)
Brake Functions
- SBC (Safe Brake Control)
- SBT (Safe Brake Test)
Speed Functions
- SLS (Safely Limited Speed)
- SSM (Safe Speed Monitor)
- SMS (Safe Maximum Speed)
Acceleration Functions
- SMA (Safe Maximum Acceleration)
- SLA (Safely Limited Acceleration)
Position Functions
- SLP (Safely Limited Position)
- SP (Safe Position)
- SLI (Safely Limited Increment)
- SCA (Safe CAM)
Rotating Direction Function
- SDI (Safe Direction)
Dimensioni:
DIAS-Drive size 1: 75x240x219 mm (WxHxD)
DIAS-Drive size 2: 150x240x219 mm (WxHxD)
