Pannelli per ogni funzione di automazione

Sia per il classico funzionamento, per concetti di visualizzazione moderni o semplici funzioni di controllo, con gli HMI di SIGMATEK le vostre macchine risalteranno in ogni situazione. Le nostre interfacce uomo-macchina sono progettate in modo compatto e senza ventola. È possibile scegliere tra pannelli con processore e unità operative remote senza processore (HMI-Link fino a 100 m).

Indipendentemente dal fatto che si tratti di schermi singoli o multi-touch, poniamo attenzione su tutte le nostre interfacce uomo-macchina per garantire la possibilità di lavorare in modo intuitivo, rapido e sicuro.

La nostra selezione di HMI comprende unità integrate, pannelli per il braccio portante e pannelli mobili da utilizzare direttamente in loco. Tutti gli HMI dotati di processore sono adatti per Smart Factory (comunicazione OPC UA).

I vostri Benefici

Una vasta selezione di HMI dai 3.5 ai 23.8 pollici. Nel classico formato 4:3 o widescreen. Numerose interfacce standard come Ethernet, CAN, USB o HMI-Link garantiscono la comunicazione con altri componenti di automazione, in modo flessibile, veloce e affidabile.

Per applicazioni semplici, i pannelli operatori ETV possono anche assumere funzioni di controllo oltre alle funzioni operative e di visualizzazione. Questi pannelli all-in-one sono dotati di un’interfaccia VARAN.

Sono possibili configurazioni del pannello specifiche per il cliente, come per esempio un speciale design del foil frontale e cusodia o HMI appositamente progettati per le esigenze particolari dell’industria alimentare e farmaceutica.

L’utilizzo mirato supporta la funzione senza errori della macchina, aumentando la produttività.

Con lo strumento HMI LASAL SCREEN, viene fornito uno strumento semplice per la creazione di visualizzazioni che supporta anche tutte le risoluzioni per i display SIGMATEK.

Per le soluzioni remote, è stata sviluppata la tecnologia HMI-Link. Con un cavo Cat5e standard, i segnali DVI, audio e USB possono essere trasmessi senza perdita tra i pannelli operativi e il PC del quadro di controllo serie 400 (full HD). HMI-Link si basa su una soluzione hardware completa e funziona indipendentemente dal sistema operativo utilizzato.

Come tutti i prodotti di automazione SIGMATEK, gli HMI sono sviluppati e prodotti nello stabilimento principale di Lamprechtshausen. Questo significa disponibilità a lungo termine e protezione degli investimenti.

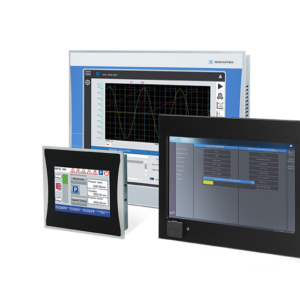

Pannelli da 3.5 a 12.1 pollici

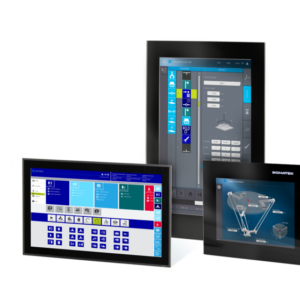

Pannelli da 15 a 23.8 pollici

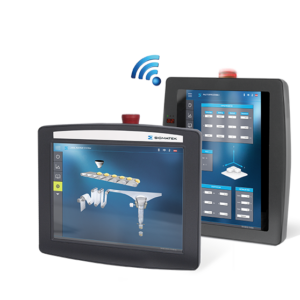

Mobile Panel

Keypads

1–15 di 43 risultati

BWH 001 – WLAN HGW Base Station

  • Base Station for HGW 1033
  • High-performance EDGE2 Technology processor
  • Simplified positioning of the operating panel via mechanical guide
  • Coupling via signal light
  • Automatic charging using self-adjusting socket
  • For wireless Panels of the series 1033 with and without Safety functions

ETT 0833 – 8.4″ Multi-touch Operating Panel

  • Built-in panel for visualization, operation and monitoring
  • 8.4″ TFT color display, multi-touch PCT (projected capacitive), 800 x 600 pixels
  • High-performance EDGE2 Technology processor
  • OPC UA communication
  • 8 digital in and outputs each, as well as several integrated standard interfaces
  • IP65 protection (front)

ETT 1033 – 10.4″ Multi-touch Operating Panel

  • Built-in panel for visualization, operation and monitoring
  • 10.4″ TFT color display, multi-touch PCT (projected capacitive), 1024 x 768 pixels
  • High-performance EDGE2 Technology processor
  • OPC UA communication
  • 8 digital in and outputs each, as well as several integrated standard interfaces
  • IP65 protection (front)

ETT 1034 – 10.1″ Multi-touch Operating Panel

  • Built-in panel for visualization, operation and monitoring
  • 10.1″ TFT color display, multi-touch PCT (projected capacitive), 1280 x 800 pixels
  • High-performance EDGE2 Technology processor
  • OPC UA communication
  • IP65 protection (front)

ETT 1233 – 12.1″ Multi-touch Operating Panel

  • Built-in panel for visualization, operation and monitoring
  • 12.1″ TFT color display, multi-touch PCT (projected capacitive), 1024 x 768 pixels
  • High-performance EDGE2 Technology processor
  • OPC UA communication
  • 8 digital in and outputs each, as well as several integrated standard interfaces
  • IP65 protection (front)

ETT 1234 – 12.1″ Multi-touch Operating Panel

  • Built-in panel for visualization, operation and monitoring
  • 10.1″ TN color display, multi-touch PCT (projected capacitive), 1280 x 800 pixels
  • High-performance EDGE2 Technology processor
  • OPC UA communication
  • IP65 protection (front)

ETT 1533 – 15″ Multi-touch Operating Panel

  • Built-in panel for visualization, operation and monitoring
  • 15″ TFT color display, multi-touch PCT (projected capacitive), 1024 x 768 pixels
  • High-performance EDGE2 Technology processor
  • OPC UA communication
  • 8 digital in and outputs each, as well as several integrated standard interfaces
  • IP65 protection (front)

ETT 1534 – 15.6″ Multi-touch Operating Panel

  • Built-in panel for visualization, operation and monitoring
  • 15.6″ TN color display, multi-touch PCT (projected capacitive), 1366 x 768 pixels
  • High-performance EDGE2 Technology processor
  • OPC UA communication
  • IP65 protection (front)

ETT 1561 – 15″ Operating Panel

  • Mountable panel for visualization, operation and monitoring
  • 15″ TFT color display, single-touch (analog resistive), 1024 x 768 pixels
  • High-performance EDGE2 Technology processor
  • OPC UA communication
  • IP54 protection (front)

ETT 1834 – 18.5″ Multi-touch Operating Panel

  • Built-in panel for visualization, operation and monitoring
  • 18.5″ TFT color display, multi-touch PCT (projected capacitive), 1366 x 768 pixels
  • High-performance EDGE2 Technology processor
  • OPC UA communication
  • IP65 protection (front)

ETT 1933 – 19″ Multi-touch Operating Panel

  • Built-in panel for visualization, operation and monitoring
  • 19″ TFT color display, multi-touch PCT (projective capacitive), 1280 x 1024 pixels
  • High-performance EDGE2 Technology processor
  • OPC UA communication
  • 8 digital in and outputs each, as well as several integrated standard interfaces
  • IP65 protection (front)

ETT 1962 – 19″ Operating Panel

  • Mountable panel for visualization, operation and monitoring in vertical format
  • 19″ TFT color display, single-touch (analog resistive), 1024 x 1280 pixels
  • High-performance EDGE2 Technology processor
  • OPC UA communication
  • Several standard integrated interfaces
  • IP54 protection (front)

ETT 2134 – 21.5″ Multitouch Operating Panel

  • Built-in panel for visualization, operation and monitoring
  • 21.5″ TFT color display, multi-touch PCT (projected capacitive), 1920 x 1080pixels
  • High-performance EDGE2 Technology processor
  • OPC UA communication
  • IP65 protection (front)

ETT 312 – 3.5″ Operating Panel

  • Built-in panel for visualization, operation and monitoring
  • 3.5″ LC graphic display, single-touch (analog resistive), 320 x 240 pixels
  • Data exchange via CAN

ETT 352 – 3.5″ Operating Panel

  • Built-in panel for visualization, operation and monitoring
  • 3.5″ TFT color display, single-touch (analog resistive), 320 x 240 pixels
  • Data exchange via CAN
  • Display deactivated in idle mode
  • IP30 protection
