X-DIAS

Elettronica I/O per schede personalizzate

Il sistema I/O X-DIAS espande il consolidato sistema di automazione S-DIAS nel design di schede a circuito stampato (PCB) personalizzate. Come costruttore di macchine di serie a volumi medi o alti, puoi integrare X-DIAS nelle tue schede in modo flessibile, risparmiando tempo e costi di cablaggio.

La nuova serie modulare I/O si basa sul collaudato sistema S-DIAS, risultando altrettanto robusta e resistente alle vibrazioni. Con dimensioni di soli 12,5 x 102 x 63 mm, i moduli X-DIAS sono ancora più compatti in profondità.

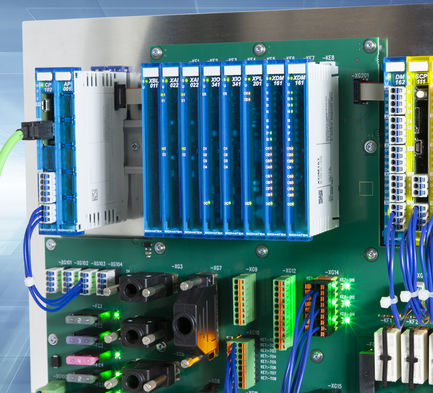

Elettronica I/O standard in combinazione con schede a circuito stampato personalizzate.
Elettronica I/O standard in combinazione con schede a circuito stampato personalizzate.

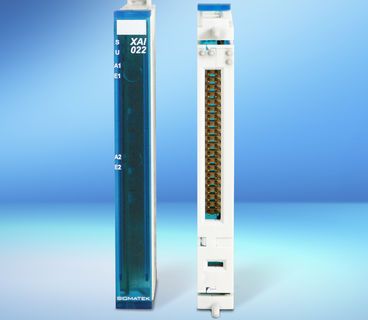

I moduli sono dotati di pin di codifica sul retro. La scheda a circuito stampato presenta i fori corrispondenti alla posizione di ciascun modulo, prevenendo un posizionamento e un cablaggio errati.
I moduli sono dotati di pin di codifica sul retro. La scheda a circuito stampato presenta i fori corrispondenti alla posizione di ciascun modulo, prevenendo un posizionamento e un cablaggio errati.

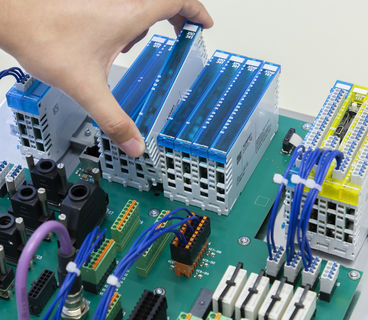

I moduli I/O della serie X-DIAS sono progettati per il montaggio diretto e individuale sulle schede di cablaggio: Click & Go.
I moduli I/O della serie X-DIAS sono progettati per il montaggio diretto e individuale sulle schede di cablaggio: Click & Go.

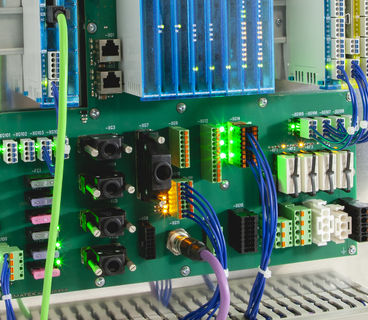

La scheda di cablaggio può essere personalizzata: connettori, fusibili, relè di interruzione e i cablaggi intermedi necessari possono essere posizionati in modo flessibile.
La scheda di cablaggio può essere personalizzata: connettori, fusibili, relè di interruzione e i cablaggi intermedi necessari possono essere posizionati in modo flessibile.

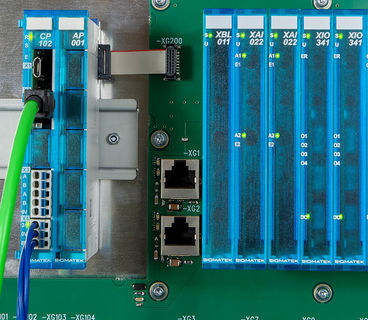

I moduli X-DIAS possono essere collegati direttamente al bus principale dei moduli S-DIAS tramite un cavo a nastro, in combinazione con il modulo adattatore S/X-DIAS AP 001 – questo permette di ridurre i costi, poiché non è necessario un fieldbus.
I moduli X-DIAS possono essere collegati direttamente al bus principale dei moduli S-DIAS tramite un cavo a nastro, in combinazione con il modulo adattatore S/X-DIAS AP 001 – questo permette di ridurre i costi, poiché non è necessario un fieldbus.

Moduli in Preparazione:

  • XVI 021 – Connessione bus, 1x VARAN-In, 1x VARAN-Out, unità di alimentazione +24 V DC
  • XDI 200 – Ingresso digitale, 20 ingressi digitali +24 V DC, 5 ms
  • XTO 161 – Uscita digitale, 16 uscite digitali +24 V DC, 0,5 A, cortocircuito protetto
  • XTO 127 – Uscita digitale, 12 uscite digitali +24 V DC, 1,7 A, cortocircuito protetto, uscite isolate con optocoupler
  • XAI 088 – 8 ingressi termocoppia, 0–40 mV (16 bit)
  • XAM 441 – 4 ingressi analogici ±10 V DC (16 bit), 4 uscite analogiche ±10 V DC (12 bit), 1 uscita di riferimento +10 V DC, max. 10 mA
