Sistema servo multi-asse modulare super compatto

La serie DIAS Drive MDD 2000 è progettata per applicazioni multi-asse dinamiche. Il sistema servo modulare multi-asse combina la massima densità di potenza e le prestazioni moderne del controllore in un unico alloggiamento altamente compatto.
Il sistema flessibile convince inoltre per il rapido collegamento dei moduli senza utensili, la tecnologia a singolo cavo e numerose funzioni di Safety.

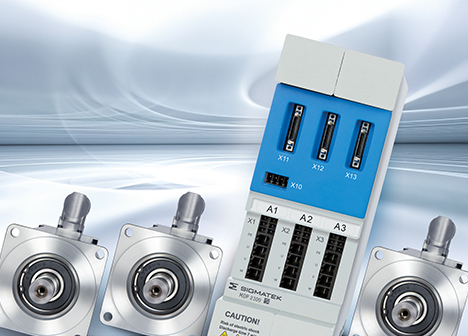

Massima densità di potenza
Fino a tre assi, un'unità di alimentazione, un filtro di rete, una resistenza di frenatura e un circuito DC-Link sono integrati in un unico alloggiamento da 75 x 240 x 219 mm, con una potenza nominale di 4 kW.
A parità di altezza e profondità, le misure 2 e 3 differiscono solo in larghezza di 75 mm ciascuna e offrono rispettivamente 8 kW (150 mm, misura 2) e 18 kW (225 mm, misura 3). — Massima densità di potenza Fino a tre assi, un'unità di alimentazione, un filtro di rete, una resistenza di frenatura e un circuito DC-Link sono integrati in un unico alloggiamento da 75 x 240 x 219 mm, con una potenza nominale di 4 kW. A parità di altezza e profondità, le misure 2 e 3 differiscono solo in larghezza di 75 mm ciascuna e offrono rispettivamente 8 kW (150 mm, misura 2) e 18 kW (225 mm, misura 3).

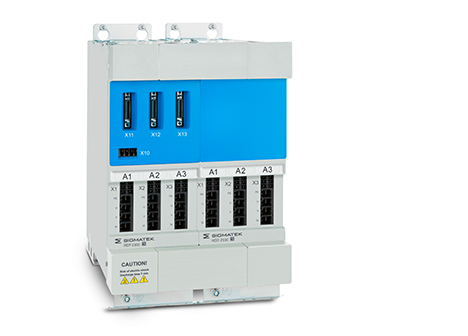

Sistema servo multi-asse flessibile
I moduli combinati di alimentazione e assi della serie MDP 2000 per un massimo di tre assi possono essere utilizzati singolarmente come azionamenti compatti oppure ampliati in una rete multi-asse con diversi moduli assi MDD 2000 di entrambe le dimensioni. — Sistema servo multi-asse flessibile I moduli combinati di alimentazione e assi della serie MDP 2000 per un massimo di tre assi possono essere utilizzati singolarmente come azionamenti compatti oppure ampliati in una rete multi-asse con diversi moduli assi MDD 2000 di entrambe le dimensioni.

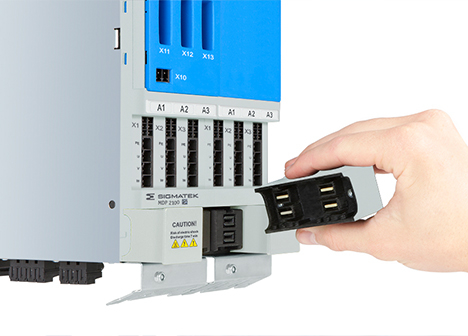

Meccanica di Collegamento Intelligente La rete multi-asse può essere ampliata senza utensili grazie ai moduli DCB (“DC Connection Block”) e BCB (“Bus Connection Block”). Questo elimina il cablaggio singolo costoso per alimentazione, collegamento DC-Link e comunicazione in tempo reale tramite bus VARAN.

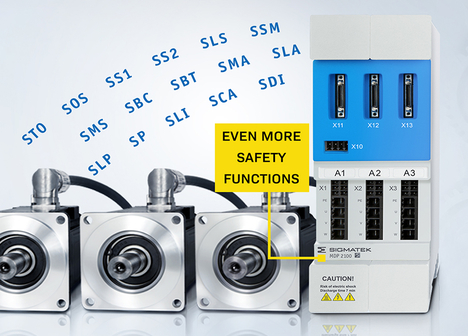

Più Sicurezza Integrata
Nei DIAS Drives MDD 2000 sono integrate numerose funzioni di sicurezza – fino a SIL 3, PL e, Cat. 4 e certificate TÜV. Funzioni di arresto (STO, SS1, SS2, SOS), Safe Brake Control (SBC) e Safely Limited Speed (SLS), oltre a ulteriori funzioni sicure per velocità, accelerazione, posizione e direzione di rotazione. — Più Sicurezza Integrata Nei DIAS Drives MDD 2000 sono integrate numerose funzioni di sicurezza – fino a SIL 3, PL e, Cat. 4 e certificate TÜV. Funzioni di arresto (STO, SS1, SS2, SOS), Safe Brake Control (SBC) e Safely Limited Speed (SLS), oltre a ulteriori funzioni sicure per velocità, accelerazione, posizione e direzione di rotazione.

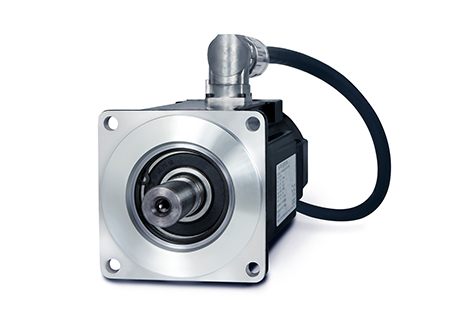

Meno cablaggio
La serie MDD 2000 utilizza come standard l’interfaccia digitale di feedback motore Hiperface DSL.
Questa soluzione single-cable per alimentazione e segnali di feedback elimina il cavo encoder e riduce al minimo il cablaggio. — Meno cablaggio La serie MDD 2000 utilizza come standard l’interfaccia digitale di feedback motore Hiperface DSL. Questa soluzione single-cable per alimentazione e segnali di feedback elimina il cavo encoder e riduce al minimo il cablaggio.

Visualizzazione di 10 risultati

MDD2100-DDD-00 – Drive Module

3-axis unit
Supply via DC bus
5/15 A rated/peak current
VARAN
Hiperface DSL

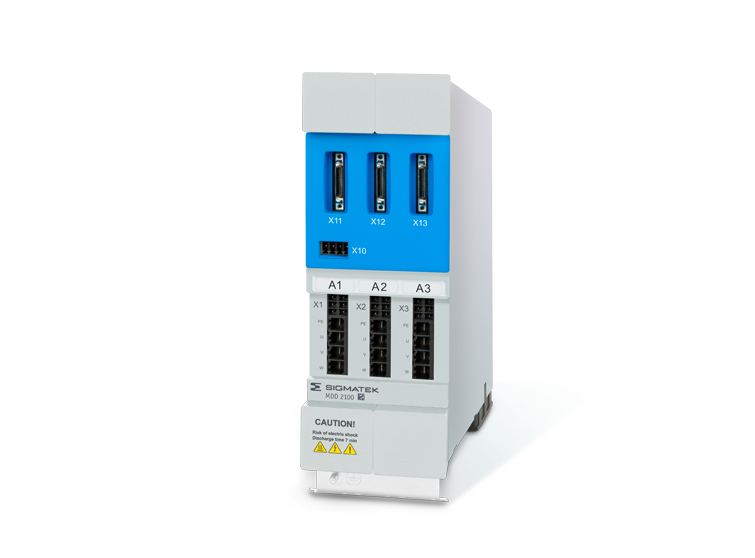

MDD2100-DDD-03 – Drive Module

3-axis unit
Supply via DC bus
5/15 A rated/peak current
VARAN
Hiperface DSL, universal encoder

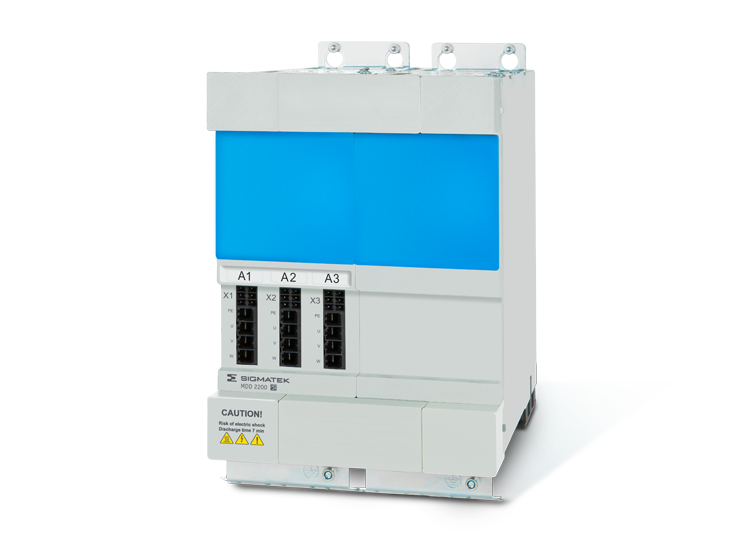

MDD2200-HHH-00 – Drive Module

3-axis unit
Supply via DC bus
10/30 A rated/peak current
VARAN
Hiperface DSL

MDD2200-HHH-03 – Drive Module

3-axis unit
Supply via DC bus
10/30 A rated/peak current
VARAN
Hiperface DSL, universal encoder

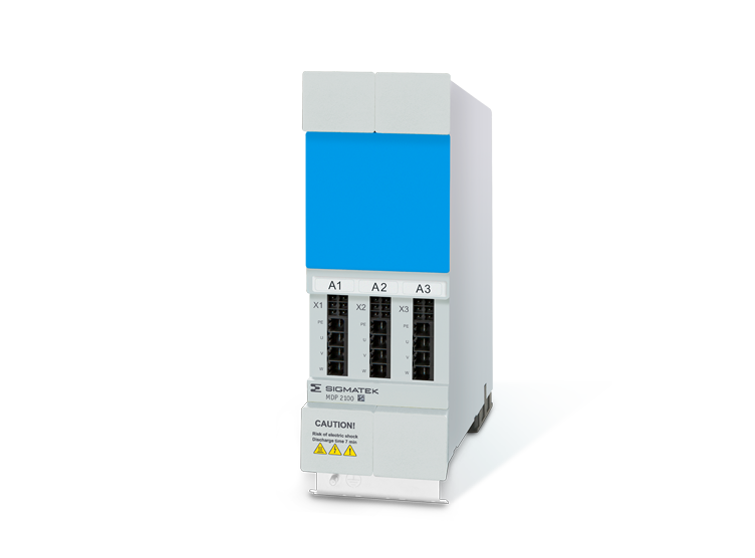

MDP2100-DDD-00 – Power/Drive Module

3-axis unit, 4 kW
3-phase 480 V AC
5/15 A rated/peak current
VARAN
Hiperface DSL

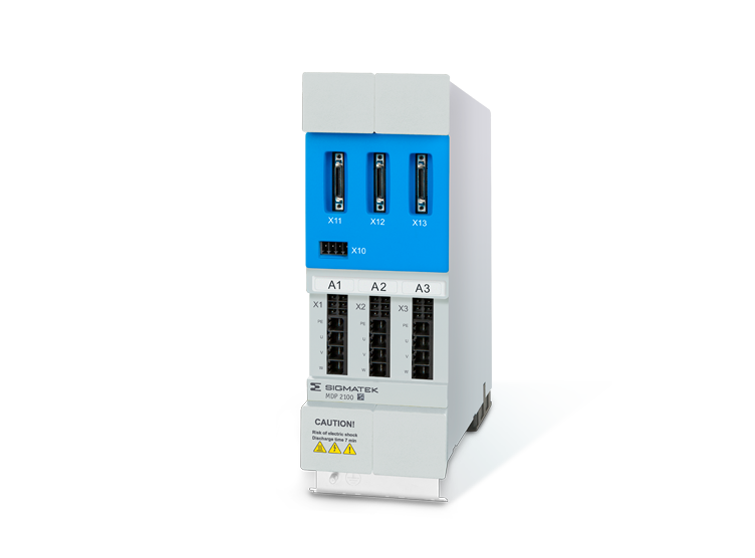

MDP2100-DDD-03 – Power/Drive Module

3-axis unit, 4 kW
3-phase 480 V AC
5/15 A rated/peak current
VARAN
Hiperface DSL, universal encoder

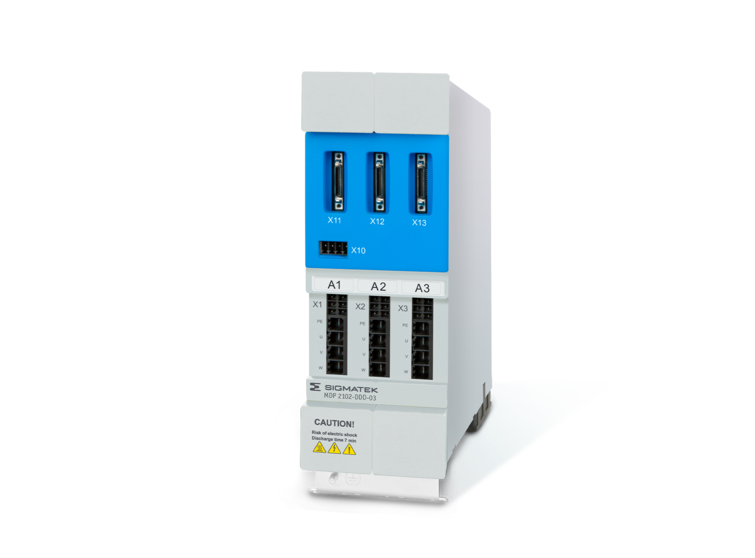

MDP2102-DDD-03 – Power/Drive Module

3-axis unit, 1.3 kW
1-phase 230 V AC
7/15 A rated/peak current
VARAN
Hiperface DSL, universal encoder

MDP2200-HHH-00 – Power/Drive Module

3-axis unit, 9 kW
3-phase 400-480 V AC
10/30 A rated/peak current
VARAN
Hiperface DSL

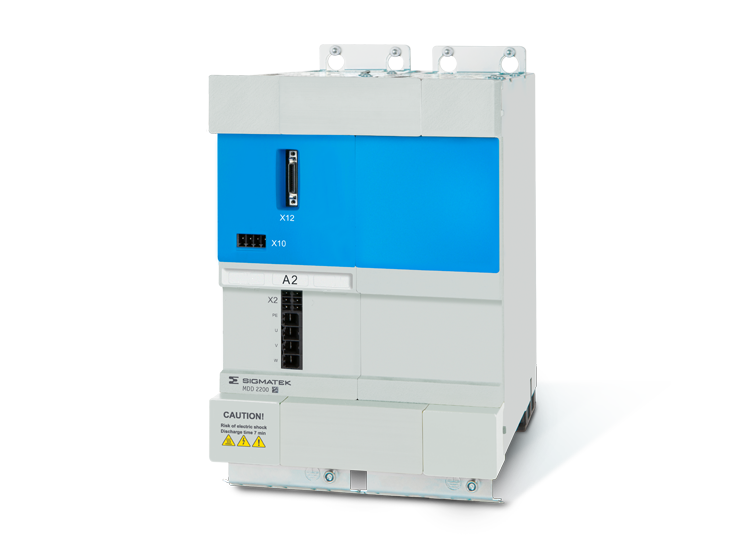

MDP2200-L-0 – Power/Drive Module

1-axis unit, 9 kW
3-phase 400-480 V AC
20/60 A rated/peak current
VARAN
Hiperface DSL, universal encoder

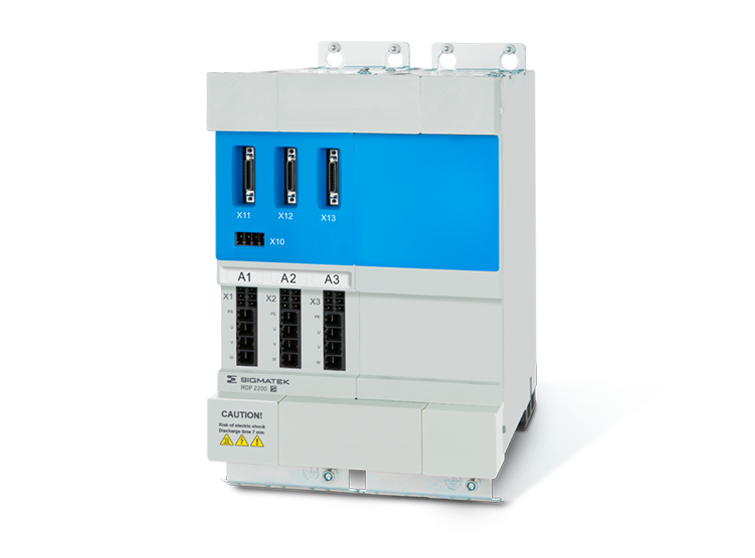

MDP2200-HHH-03 – Power/Drive Module

3-axis unit, 9 kW
3-phase 400-480 V AC
10/30 A rated/peak current
VARAN
Hiperface DSL, universal encoder

DIAS Drive MDD 2000 – Informazioni principali

Alta densità di potenza, modularità e compattezza rendono la serie DIAS Drive MDD 2000 ideale per applicazioni di motion altamente dinamiche.
I moduli hanno sempre la stessa altezza e profondità (240 x 219 mm H x D), con larghezze variabili (75/150/225 mm). I moduli di alimentazione e asse combinati, nelle varie classi di prestazioni o dimensioni, possono essere combinati a piacimento per concetti di azionamento su misura.

Moduli combinati di alimentazione e asse (MDP) e moduli asse di espansione (MDD) fino a 3 assi
Tecnologia di connessione senza backplane: moduli asse – con o senza alimentazione – facilmente combinabili senza utensili
Controllo servo motore
Funzioni di sicurezza integrate: STO, SS1, SS2, SOS, SBC, SBT, SLS, SSM, SMS, SMA, SLA, SLP, SP, SLI, SCA, SDI
Blocchi funzione Safety (con Safety-CPU SCP 211): DH Transformation, Collision Detection, Safe Area
Soluzione a singolo cavo: Hiperface DSL
Interfacce universali opzionali per vari encoder: EnDat 2.1, Hiperface, Resolver, Sin/Cos, TTL, BiSS-C, Tamagawa
