News

13nov2017

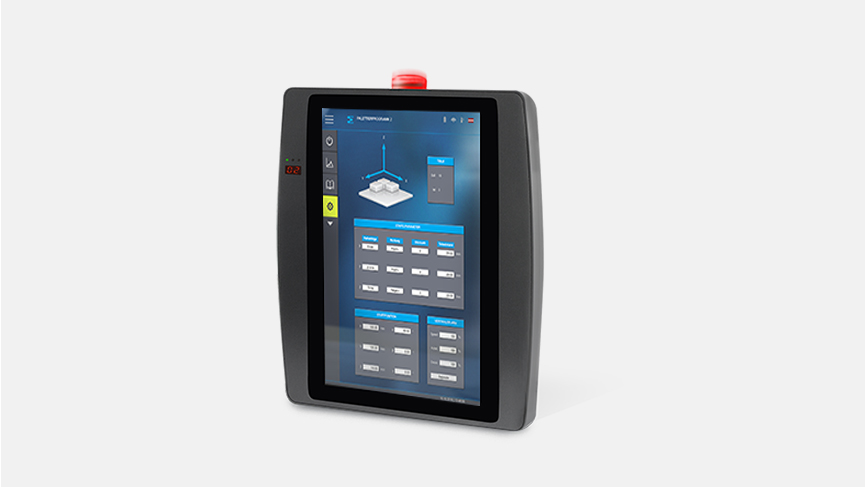

HGW 1033 – pannello wireless portatile







 HMI Multitouch WLAN con Pulsante Emergenza Integrato

Il pannello wireless portatile HGW 1033 di Sigmatek (la cui gamma di prodotti è distribuita in Italia da SIGMA MOTION) è stato concepito per rendere particolarmente confortevoli le operazioni di comando. Innanzitutto, grazie alla capacità di trasmettere i dati in modalità wireless, permette di fare a meno di lunghi cavi che sarebbero di intralcio in produzione. In secondo luogo, il pannello è dotato di un display multi-touch da 10,1 pollici (PCT) adatto a un uso industriale che offre diverse opzioni di visualizzazione e può essere utilizzato in modo intuitivo. Questo moderno dispositivo HMI integra tutti i comandi di sicurezza: pulsante di conferma, selettore a chiave e pulsante di arresto di emergenza luminoso. Quando non è attivo, il pulsante è grigio. Quando è illuminato in rosso il pulsante a fungo indica che l’HGW 1033 è collegato correttamente al sistema e che gli elementi di sicurezza sono pronti all’uso. Oltre ai dati relativi al funzionamento delle macchine, il pannello trasmette tramite rete WLAN standard anche i dati di sicurezza, sfruttando però il principio del Black Channel. Grazie all’assenza di fili, l’operatore della macchina può selezionare in modo flessibile i punti di ispezione e gestire contemporaneamente con un solo pannello più macchine, robot o unità di sistema. In quest’ottica, il pannello è dotato di un display sicuro con funzione a 7 segmenti per identificare le macchine. Il processore dual-core con tecnologia EDGE2 offre tutta la potenza necessaria per la visualizzazione, mentre la batteria integrata garantisce 2 ore di utilizzo continuo senza dover ricaricare il pannello.

 .

Technical date

.

Performance Data

Processor EDGE2 Technology
Processor core 2
Internal program and data memory 256 MB
Internal remnant data memory 128 kB MRAM
Internal storage device 1024 MB microSD card
Interfaces 1x USB Type C1x USB Host1x Safety Interface
Control Elements touch screen (projective capacitive)emergency stopconfirmation buttonkey switch
Features Date transfer via WLAN

Display

Diagonal 10.1″
Ratio 5:8
Resolution WXGA, 800 x 1280 pixels
Touch projective capacitive

Mechanical Features

Dimensions 226 x 264 x 76 mm (W x H x D)
Material PC/ASA
Weight 1,500 g including battery pack and Safety elements
Protection type IP54

Article Number/Certification

Article number 12-246-1033



Download Brochure HGW 1033
